产品特点
混凝土表面增强剂具有极低的表面张力，能快速渗透至混凝土内部，与混凝土中水泥水化的副产物如氢氧化钙发生二次反应，生成大量的二氧化硅凝胶，这些凝胶能堵塞混凝土内部毛细微孔，从而增加混凝土表面的密实性、抗压强度、硬度和耐磨性，一般能有效提高混凝土强度8-15MPa。混凝土表面增强剂与混凝土中相关成份的化学反应更为复杂，除了生成二氧化硅凝胶，还会生成一些致硬、致密的物质，使混凝土的强度增加更为明显。
产品用途
通过与混凝土渗透产生化学反应，形成致密结晶体，施工简便，只需喷洒和涂刷即可达到理想的耐磨、增硬强度；

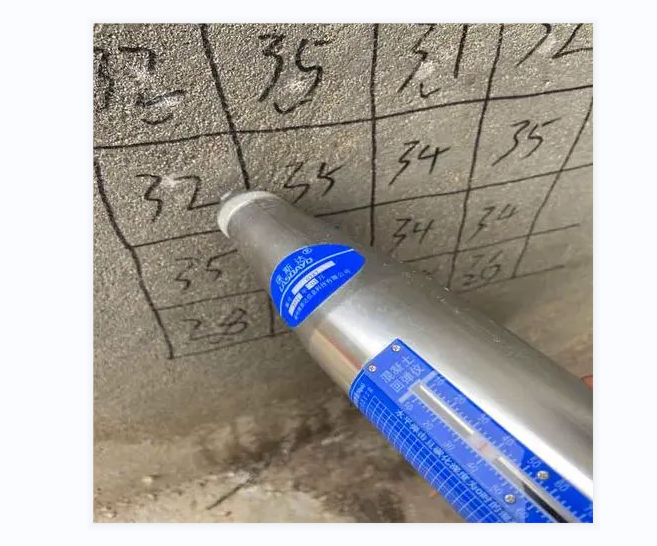

渗透固化：有效渗透10mm~30mm，与混凝土中的物质产生化学反应，形成致密整体；回弹强度提高8---15MPa，有效提高强、密度；
增亮抗渗：使增硬后的地面具有光泽，感观效果好，防止水分油污渗入混凝土内部。
性能指标
序号 | 指标 | 参数 |
1 | 外观 | 透明液体 |
2 | 耐磨性 | 难磨损，不起壳 |
3 | 抗老化 | 20年 |
4 | 抗渗性 | 0.1ml/小时 |
产品用法
1基层要求
一 、前两遍涂刷50公斤/桶需添加2公斤自来水，第三遍至第九遍涂刷 纯增强剂，保持干燥
二、对于起砂地面进行清扫，无浮灰，保持干燥（可允许潮湿，但不得有明水）；
三、裂缝及缺损部位应用荣达信TM灌浆系列及高强修补料修补后，统一用RJ-10混凝土增强剂进行硬化处理。
2增硬处理

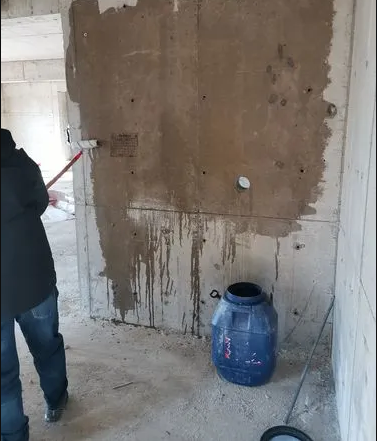

一、直接喷洒或涂刷增强剂，保证基层充分浸润吸收，随时补充被吸收的增强剂，保持浸润状态，使整个地面完全浸透；
随时将低洼处多余的增强剂扫至已吸收处，应保证2小时内基层充分吸收，且不应有余料堆积；
每天三遍，每一遍间隔半个小时，连续三天重复喷洒。
3. 养护：
三、干燥养护7天后可正常使用；
四、施工温度宜为10~35℃，室外作业避免在雨天、大风、冰冻时施工。
包装和贮存
包装： 50kg/桶
贮存： 5℃以上储存和施工，保存期12个月
参考用量
0.8～1.2kg /m2（具体情况视现场情况确定）
