高强渗透性聚合物砂浆
产品分类： 特种砂浆系列
主要产品有：无机铝酸盐防腐砂浆、UHPC超高性能混凝土、高延性混凝土、快速修补料、抢修料、高性能复合砂浆、环氧树脂灌浆料、高强聚合物砂浆、环氧砂浆、混凝土增强剂、高强无收缩灌浆料、丙乳砂浆、防腐砂浆、建筑结构胶，各类加固修补砂浆
订购热线：156-7060-8118
立即咨询产品特点
1.具有很好的高渗透性、抗裂性、耐老化性及耐酸碱性能，对各种材料都有很好的粘合力。
2.高强渗透性聚合物砂浆是由乳液和无机粉料双组分组成，是一种既具有高分子材料的粘接性，又具有无机材料耐久性的新型混凝土复合材料；
3.抗压强度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐碱性、耐紫外线；操作简便，可潮湿基层施工，绿色环保。
4.施工步骤简单、方便，耐久性与混凝土同步，缩短工期，可确保经济性，新型灰浆解决了以往有机材料在加固应用中耐高温耐老化的问题，质量得到提高。
5.材质同以往的混凝土类似，使用附着力优秀的渗透性聚合砂浆，提高界面的附着力及施工性。
6.使用耐久性优于以往混凝土的渗透性聚合灰浆，在恶劣的条件下也可使用。

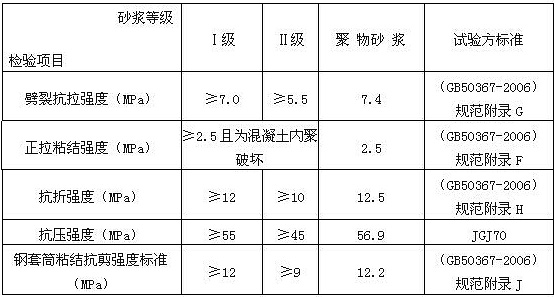

性能指标
注：1.检验应在浇注的试件达到28d养护期时立即进行，若因故推迟检验日期，除应征的有关方同意外，尚不应超过3d。2.表中的性能指标除标有强度标准值外，均为实验室标准试验条件下的标准值.
施工步骤
1.适用钢丝绳网片—聚合物砂浆外加层结构工程加固。
2.适用于结构易弯曲的所有结构物，特别适用于土木建筑的代表性弯曲结构--钢筋混凝土桥梁的平板及横梁上。
3.适用于桥墩中央部位及主塔轴部和高速公路水泥路面的龟裂部位。同以往的钢筋混凝土结构具有同样的体系。
4.钢筋混凝土梁、柱、板、墙等结构的抗震加固改造工程。
5.混凝土出现蜂窝、漏洞、裂缝、保护层破损、漏筋等缺陷时面层修补工程。
6.加厚保护层、凹凸表面的抹平、旧混凝土表面修复等，提高混凝土的耐久性。
施工方法
1.基层处理：基层表面应平整、粗糙、清洁、无油污、无浮灰，不应有起砂、空鼓、裂缝等现象。施工前应用高压水枪冲洗并保持潮湿状态，但不得有积水。界面粘结时可预先涂刷高强渗透性聚合物砂浆界面处理剂。
2.挂网：按设计要求进行网片下料、安装钢绞线端部拉环、钻孔、钢绞线网固定、调整定位。
3.材料配制：按质量比将材料按粉料：乳液=5∶1的重量比称取放置。将实际用量90%的乳液先倒入搅拌罐中，再加入粉料搅拌1～2分钟。再将剩余的10%的乳液倒入罐中搅拌均匀即可。配好的浆料应在0.5～1小时内用完。
4.施工：在潮湿的混凝土基层表面先均匀涂一遍聚合物砂浆底涂料（粉料：乳液按重量比3∶1），边涂刷边抹聚合物砂浆。RD-101高强渗透性聚合物砂浆一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大于10㎡，错开施工的间隔不应小于24小时。分层施工时，留缝位置应互相错开。
5.RD-101高强渗透性聚合物砂浆摊铺完毕后应立即喷水压抹并一次抹平，不宜反复抹压。遇有气泡时应刺破，表面应密实。立面或顶面的面层厚度大于10mm时应分层施工。每层抹面厚度宜为5～10mm，待前一层指触干时方可进行下层施工。
6.养护：高强渗透性聚合物砂浆施工后，表面指触干燥后应进行喷雾养护或覆盖草帘、麻袋等保持潮湿。养护温度不底于5℃。RD-101高强渗透性聚合物砂浆施工24小时后，覆盖塑料布潮湿养护7天，有条件时可定时洒水于表面。
包装与贮存
施工验收按照《混凝土结构加固设计规范》（GB50367-2006)中附录P中规定和《钢筋混凝土工程施工验收规范》（GB50204)D《聚合物砂浆》北京地标有关规定验收。
注意事项
1. 包装：粉料50kg/袋，乳液20kg／桶, 在5℃以上通风干燥处贮存并防止阳光直射；冬天应防止冻结。
2. 保质期为六个月。超出保质期后应复检合格方可施用。
